卧式拉力试验机
产品详细介绍:
应用范围：卧式拉力试验机适用于拉伸试验及恒负荷拉伸，可用于锚链，钩环、电瓷瓶、钢丝绳、电缆、光缆、棒材、绳类等制品或材料的拉伸强度测试。

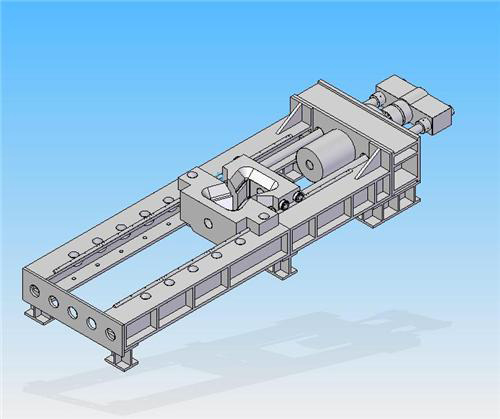

微机控制电液伺服卧式拉力试验机采用机架整体钢板焊接框架结构，单出杆双作用油缸通过两拉杆加力架施加试验力，前后夹头液压夹持试样，高精度负荷传感器测力，根据试样规格长度后夹头体可有级调整拉伸空间，计算机根据可根据用户需要编程控制试验步骤，屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据，本机主要适用于专用构件及金属标准试样的拉伸试验及压缩试验。
一、整机组成：
整机由：主机部分、伺服油源系统、控制柜部分、电气系统、测控系统、防护部分、附具部分等组成。
二、主机部分：
主机部分主要由油缸、油缸座、小横梁、前后拉头体及高精度负荷传感器等部件组成。油缸座固定在钢板焊接框架与后移动夹头体形成受力框架，前夹头体和后加头体上装有楔形拉伸夹具用以夹持试样的两端，单出杆双作用低摩擦油缸在液压油的作用下推动小横梁、拉杆及前夹体移动，从而将试验力施加到试样上。后夹头体与受力框架之间采用插销连接，后拉头带有移动小车、用于后加头体手动移动、调整试验空间、并采用手动穿销固定试验空间。
三、伺服油源(泵站)系统：
油源系统由油泵电机组、油箱(含阀组及配套设施)、管路系统、强电系统四大部分组成。
油泵电机组采用负载自适应型节能油路系统，平面布局，整套系统按照节能、布局简洁的原则进行设计，并配电子式油温、油位计，精密压力过滤器，空气滤清器等并带有油温、液位、油阻指示装置，根据油路的使用要求配相应高精度的滤油装置并配备独立风冷却装置
四、控制、测量、显示系统
采用液压式试验机专用控制软件驱动伺服阀控制试验力的加载，操作方便;
负荷传感器测量试验力;
计算机屏幕显示各类试验数据，绘制试验力-时间等曲线，曲线自动数据处理;
具有完整的文件操作及数据存储功能，试验数据以ASCⅡ码方式完成，便于用户二次数据处理;
